| RÄLSFÖRBEREDELSER
RAIL
PREPARATION
SYLLAR AV TRÄ
Sleepers
of wood
|
 |
 |
 |
|
Ämne till
syllar i trä
untreated
wood for sleepers
|
Träsyllar på
gång flera kommer att tillverkas. |
|
|
 |
 |
| Spårsågning med fixtur för 45,5mmavst. Track
Sawing with jig
for 45.5 mm dist. |
Klyvning till 4
syllar
Cleavage
to get 4 sleepers
|
Det blev en laddning med syllar.
There
was a lot of
sleepers
|
| SYLLAR
AV PLEXIGLAS SLEEPERS
OF THE PLEXIGLAS |
|
 |
|
| Förberedelse för sågning av 12 mm tjock Plexiglas.
Preparing
to cut 12 mm thick Plexiglas. |
31st färdig sågade Plexiskivor
9,5 x140 cm.
31st
sawn Plexiparts
9.5 X140 cm |
|
| Sedan är det "bara" att fräsa 2 spår sen är det klart.
Opps, glömde de skall ju
kapas av i ca 12mm breda bitar, bör kunna bli ca 2800 st små rackare. Fräsning,
kapning sker hos Daniel. det är klart nu,
tack för det
Daniel.
Then it's
"just" to cut two
track then it's
ready. Opps, forgot
they are supposed to be
cut off for about 12mm
wide pieces, should be
about 2800 pc tiny
Busters. Milling,
cutting takes place at Daniel.
it is clear
now, thanks for that Daniel.
|
| |
|
|
|
 |
 |
| Här är fräs maskinen. Here
is the milling machine. |
2 st 3mm breda spår fräses samtidigt
2
x 3 mm wide
grooves are milled simultaneously
|
Fräs djup
4mm
depth 4mm
|
 |
 |
 |
| När spåret är fräst skall plexiskivan kapas i 12mm
bitar. When
the groove is cut the
plexiparts
is cut into 12mm
pieces. |
För att
snabba upp det hela så kapas 6 till 8 frästa bitar samtidigt.
To speed
up the whole thing it´s
cut 6-8 milled pieces
simultaneously.
|
Hela längden fräst
The whole piece is milled
|
|
|
|
| |
|
|
| Till en meter spår kommer det att
gå åt ca 25 st syllar For
one meter track,
it is enough approximately 25 sleepers |
 |
|
 |
| En liten hög med färdiga plexisyllar
A
pile of ready-made plexiglass
sleepers |
Så här fint blir det. Med lite mörkbrun
målarfärg så är vi verkligheten ganska
nära
How nice
it will be. With a bit of
dark brown paint, so
we are pretty close
to reality |
Liten bit av hembyggt
spår |
 |
 |
 |
| Al räler profil 3x10mm, vi har 300m i 2,5m längder.
Vilket ger 150m spår Al
rails profile 3x10mm,
we have 300m
in 2.5 m lengths.
Which gives 150m track |
Här böjer Daniel vår räls till ca 90cm
radie så det blir jämna kurvor Daniel
bend our rails
to about 90cm radius,
so it becomes smooth
curves |
Här ett antal böjda räler.Aluminium är ju
rätt mjukt så radien kommer att variera lite beroende på var i
trädgården vi kommer att lägga kurvorna |
|
| Målning och
färdigmontering av rälsen
Painting
and final assembly of
the rails |
|

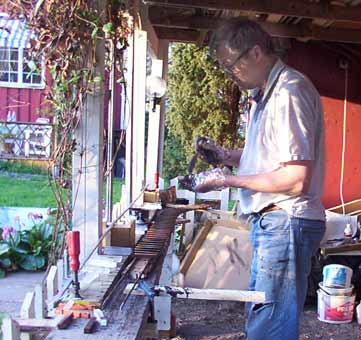

| Målning av plast syllarna och aluminium skenor
Painting
of plastic sleepers
and aluminum rails |
 |
|

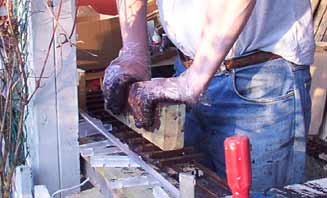

| Kladdigt var det
Messy
it was.
|
 |
|

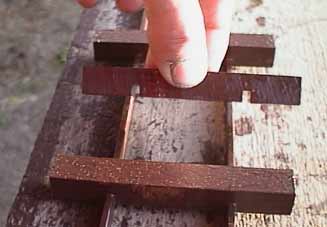

| Syllarna trycks på skenan innan
färgen har torkat
Sleepers
pressed onto the track before
the paint has dried. |
 |
|
| Här pressar jag fast syllarna så att de
hamnar på samma nivå.
I
presses the sleepers so
that they end up at the same
level. |
 |
|
| En färdig längd om 2,5m. Den bör ligga i en
vecka och torka så att färgen mellan räls och syll hinner
torka
A finished
length of 2.5 m
|
 |
|
| Närbild på plastsyll och träsyllen som tyvärr
inte har fått den rätta kulören. trots brun cuprinol och annan
mörk impringneringsmedel. De bruna syllarna är målade plexiglas
Close up of
plastsyll and woodsleepers
which unfortunately has not
got the right color. |
 |
 |
| Raka längder ligger och torkar i väntan på
rälsläggning
Straight
lengths dries while
waiting for Track laying |
 |
|
| Lite kurviga längder behövs också.
curvy
lengths are also needed.
|
 |
|
| |
|
|
| |
|
|
